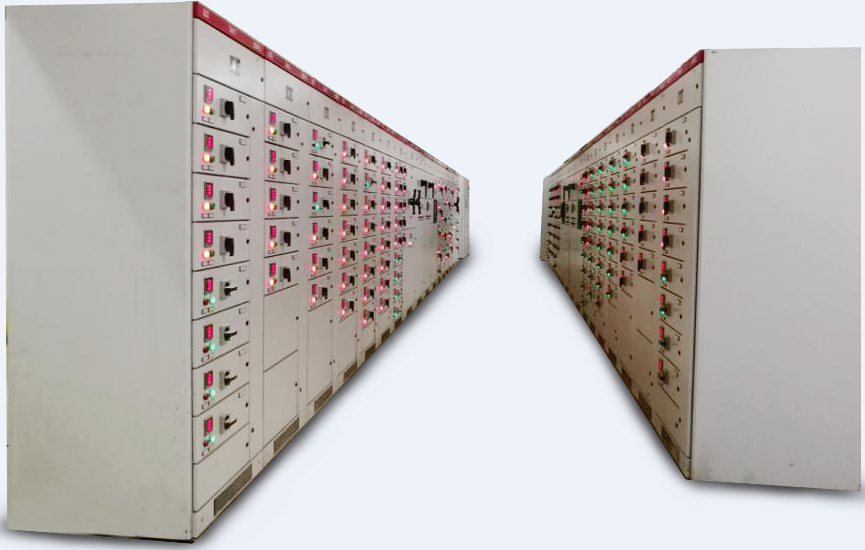

◆产品概述

    GCS型低压抽出式开关柜是原电力、机械两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的符合国情、具有较高技术指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。

GCS低压抽屉式开关柜适用于发电厂、变电所、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz，额定电压为660V及以下，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。装置采用标准模数化设计，各个功能单元相对独立，出线单元最多可装22路，机构采用杠杆推进机构，平稳可靠，确保相同单元可互换，提高供电可靠性。

本产品符合IEC439-1《低压成套开关设备和控制设备》、GB/T7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。本产品可根据用户需要生产为“物联网”产品。

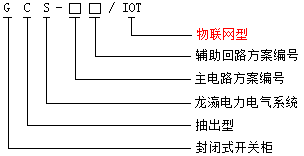

◆产品型号含义

◆使用环境条件

·环境温度：-5℃—+40℃，24h内其平均温度不高于+35℃。超过时，需根据实际情况降容运行；

·海拔高度：不超过2000m；

·相对湿度：在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露；

·安装时倾斜度：不超过5%，且整组柜列相对平整；

·安装地点：无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所；

·如用户有特殊要求，可以与制造厂协商解决。

◆主要技术参数

◆订货须知

·产品的全型号（包括主电路方案号和辅助电路方案号）；

·主电路系统组合顺序图,装置的排列和配电室的平面布置图；

·辅助电路电气原理图或接线图，二次端子图；

·每个柜内所装各种电器元件详细清单；

·提供水平母线的工作电流和短路电流，并按工厂标准选取母线规格；

·提供每个回路的使用名称，如不提供，制造厂仅提供空白符号牌；

·装置外壳防护等级（IP30，IP40），如不注明，则为IP30，柜底不封闭；

·电路中电压、电流、时间等整定参数；

·柜体表面颜色（除用户特殊要求外）按我公司标准颜色制造；

·是否升级为“物联网”系列

·与产品正常使用不符的其它特殊要求。
